Equipamientos cuartos técnicos by angel olleros
23/11/2015

Equipamientos puerta control de acceso

Tiempo de lectura: 9 minutos (2)

1 estrella2 estrellas3 estrellas4 estrellas5 estrellas (8 votos, 4,88 de 5)

Conoce todas las variantes de equipamientos de puerta para control de acceso de mayor o menor seguridad. Interoperables con sistemas autónomos o sistemas online cableados.

Se realizan verdaderas barbaridades en los equipamientos de puerta que requieren lectores electrónicos de control de acceso. En mi opinión es porque la empresa instaladora, normalmente es una empresa de seguridad electrónica, no tiene suficiente experiencia en sistemas físicos como puertas, herrajes y acoplamientos periféricos.

En este post voy a desgranar los detalles que suelo tener en cuenta en mis recomendaciones.

Equipamientos de puerta para sistemas de control de acceso

Como paso básico, en el primer gráfico, os muestro la visión global de los componentes y funcionalidad básica de un punto de acceso con control electrónico tanto en el acceso como en la monitorización y comunicación. En este caso, equipo la puerta con la tradicional arquitectura de lector en la pared y cerradero eléctrico en el marco de la puerta.

Observar que he incluido una doble monitorización del cierre, con 2 contactos; un contacto magnético en la parte superior de la puerta para indicar si la puerta esta cerrada (hoja y marco bien entornados) y  otro contacto simple, embutido en el marco a la altura del cerrojo de la cerradura, el cual me puede indicar si el cerrojo de la cerradura está en situación de bloqueo (puerta asegurada). Más adelante os detallo las diferencias entre puerta cerrada, cierre efectivo y puerta asegurada.

Otro aspecto que quiero destacaros de este equipamiento es el bombillo o cilindro de seguridad lo he sustituido por otro con posibilidad electrónica.

¿Para que nos sirve el bombillo electrónico o mecatrónico?

Normalmente se equipa con cilindro mecánico de seguridad, la cual es una solución óptima siempre y cuando el bombillo sea realmente de seguridad y la llave tenga un control de copia protegido y protocolarizado. Por supuesto, la clave de amaestramiento de estos bombillos debe ser de acceso restringido solo a Seguridad y solo ante incidencias del sistema principal de control de acceso.

El bombillo electrónico no se instala por mejorar la protección frente a la copia de la llave, sino por ofrecer la posibilidad de registro del acceso y auditoría. De esta forma, sabemos quien ha accedido (hora y día) aún en modo avería. Es lo que llamamos evitar el bypass del sistema de control de acceso.

Algunos ingenieros deciden no poner ningún bombillo, ni mecánico, ni electrónico, y así ahorran y evitan el bypass, pero es una gran imprudencia, no caen en la cuenta de que los sistemas electrónicos tiene una alta tasa de fallas, bien por el propio dispositivo o por otros periféricos necesarios y mientras el problema no se solventa, el acceso está inutilizado.

Equipamiento puerta control de acceso by angel olleros consultoria
Libro Básico de la Seguridad by Ángel Olleros



Ejemplo de ficha de equipamiento de control de acceso

Una vez decidas el equipamiento concreto, conviene que enumeres todos los componentes de la puerta.

Equipamiento puerta control de acceso 02 by angel olleros consultoria
Libro Básico de la Seguridad By Ángel Olleros

Diferencia entre puerta cerrada, cierre efectivo y puerta asegurada

Monitorización de puerta cerrada.

Se consigue instalando un contacto magnético que monitoriza cuando la hoja de la puerta está entornada con su marco. Se supone que en posición de puerta cerrada, la cerradura está también en posición de cierre efectivo pero es una suposición porque puede no estarlo y el sistema no es capaz de identificarlo. Es la monitorización más habitual porque es el equipamiento más económico pero realmente no es seguro, ni fidedigno en su información.

Monitorización de cierre efectivo.

Se consigue instalando un contacto embutido en el marco de la puerta para monitorizar que el cierre de la cerradura está en su sitio de cierre. El equipamiento básico es equipar con cerradero eléctrico (baja seguridad física) y en este caso se necesita que el cerradero disponga del contacto integrado para indicar que el resbalón de la cerradura está alojado en su sitio. El equipamiento de seguridad se consigue utilizando una cerradura electromecánica en lugar del cerradero eléctrico.

Monitorización de puerta asegurada.

La diferencia está en que la puerta cierra con el cerrojo de la cerradura en lugar de con el resbalón de la cerradura. Lógicamente cualquier cerrojo es menos saboteable que el mejor de los resbalones. La puerta asegurada es un concepto que surgió para bloquear – con cerrojo – el sistema de control de acceso.

Imaginaros que quiero evitar que se acceda fuera del horario establecido o quiero asegurar físicamente el cierre o quiero hacer un pasillo asegurado para el paso temporal de un VIP, … el vigilante o el propietario hace su ronda y bloquea manualmente (con llave) la cerradura para evitar que personas con permisos de acceso electrónico puedan acceder.

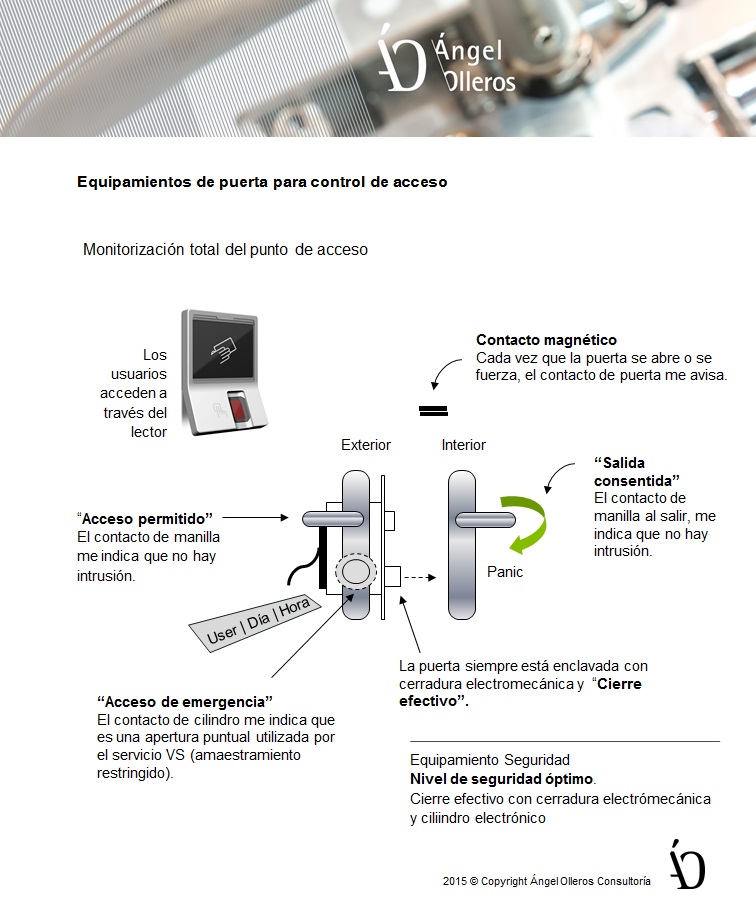

Equipamiento puerta control de acceso lector online by angel olleros consultoria

¿Control de acceso con lector o con herraje digital?

Ambos solventan la mayoría de la casuística que necesitamos resolver con un punto de acceso controlado electrónicamente. Cuando nos decidimos por lector en la pared -concepto pared- tenemos que considerar más periféricos que nos ayudan a armar el sistema; cerradero eléctrico, fuente de alimentación, tipo de cerradura, contactos, herrajes y cableados. Por contra, cuando nos decidimos por un sistema -concepto puerta- con herraje digital o bombillo electrónico tenemos menos componentes periféricos a considerar y mayores posibilidades de adecuación inmediata.

Esto no quiere decir que el sistema de concepto puerta sea mejor que el sistema de control de acceso tradicional de concepto pared. Son diferentes y tienen claras y notorias ventajas e inconvenientes que les hacen bien diferentes.

¿Cerradura electromecánica, cerradero eléctrico o electroimán?

Cerradura electromecánica.

La cerradura electromecánica aporta mayor seguridad y capacidad de monitorización pero también es el equipamiento más costoso (cerraduras de cierta calidad, de precio no inferior a 650€). Tiene una instalación muy limpia y duradera además de combinar perfectamente con normativas de evacuación EN179 y EN1125 y normativas para puertas EI. Obliga al uso de manivelas tanto en el lado exterior como en el lado interior, lo que puede ser un handicap en comercios, portales y accesos principales. En estos casos de usabilidad y estética sería obligado irse a soluciones de cerraduras motorizadas igualmente seguras pero aún más costosas (no inferior a 1.200€).

Cerraderos eléctricos.

El cerradero eléctrico es el componente más habitual porque es el más económico (desde 40€ en calidad media) pero es fácilmente saboteable porque solo bloquea al resbalón de la cerradura. Hay que monitorizarlo con su correspondiente contacto (aumenta en 60€). La poca cualificación de instaladores de seguridad les lleva a instalar cerraderos eléctricos convencionales en puertas EI lo que puede conllevar un buen susto. Los cerraderos eléctricos para puertas EI son físicamente muy parecidos pero son específicos de estas puertas y su precio suele aumentar hasta los 300€. Personalmente no me gusta mucho esta solución de cerradero eléctrico, aunque reconozco que puede ser la solución idónea para accesos interiores y combinaciones de pomos tiradores en lugar de manivelas.

Electroimanes.

El control de acceso con electroimán también se utiliza bastante aunque es la más controvertida. Aunque no disponemos de estadisticas, flota en el aire que tiene bastantes más fallas que el resto de anteriores opciones. La instalación tiene que ser perfecta y mantenerse perfecta (algo impensable), además se evidencia que el electroimán fuerza mucho a la puerta y termina desajustándola con los problemas añadidos que esto conlleva. Como el resto de opciones tiene también su hueco y razonamiento de utilización, sobre todo para bloqueos fuertes de puerta.

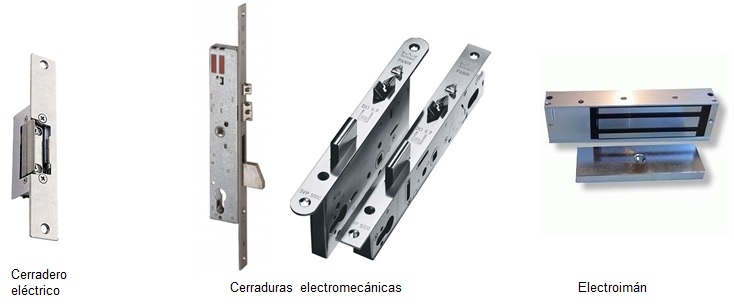

perifericos electricos control de acceso

¿Cerraderos fail safe o fail secure?

Todas los cerraderos y cerraduras electrónicas pueden funcionar tipo fail safe -abierto en ausencia de tensión- o tipo fail secure -cerrado en ausencia de tensión-. ¿Cuando utilizar uno u otro? Hay que decidir que es más importante; si se produce una falta de tensión quiero poder acceder al recinto o por el contrario, quiero que el recinto quede cerrado sin acceso. Normalmente se utiliza el modo fail secure en casi todas las instalaciones y se incorpora un bombillo mecánico o electrónico para accesos en caso de avería pero obliga a que el usuario lleve ambas credenciales o a dobles desplazamientos.

Fuente de alimentación para el sistema de control de acceso

Es otro de los aspectos poco cuidados por los instaladores, normalmente por tratar de ahorrar en lo que no se debe. Hay que evitar la infraalimentación, bien por exceso de distancia o bien por exceso de dispositivos asignados. Una fuente de alimentación de 1 amperio con corriente estabilizada y preparada para carril DIN, no suele superar los 60€.

En alguna instalación de seguridad me he encontrado que en lugar de asignar un cableado específico e independiente, se ha decidido aprovechar la linea que había de alumbrado, y ya os podéis imaginar  las consecuencias de esta irresponsable decisión.
